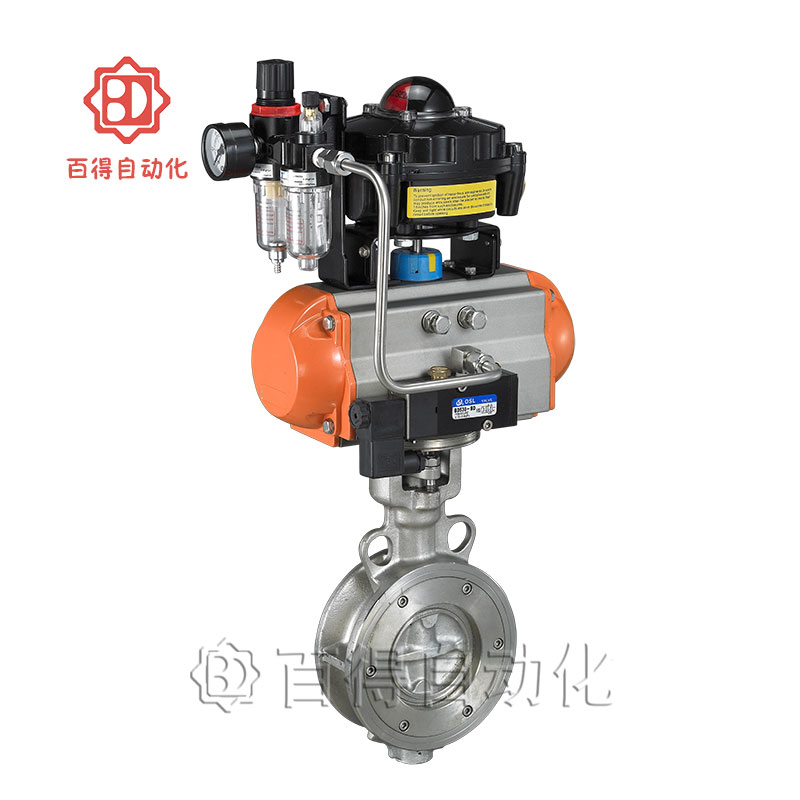

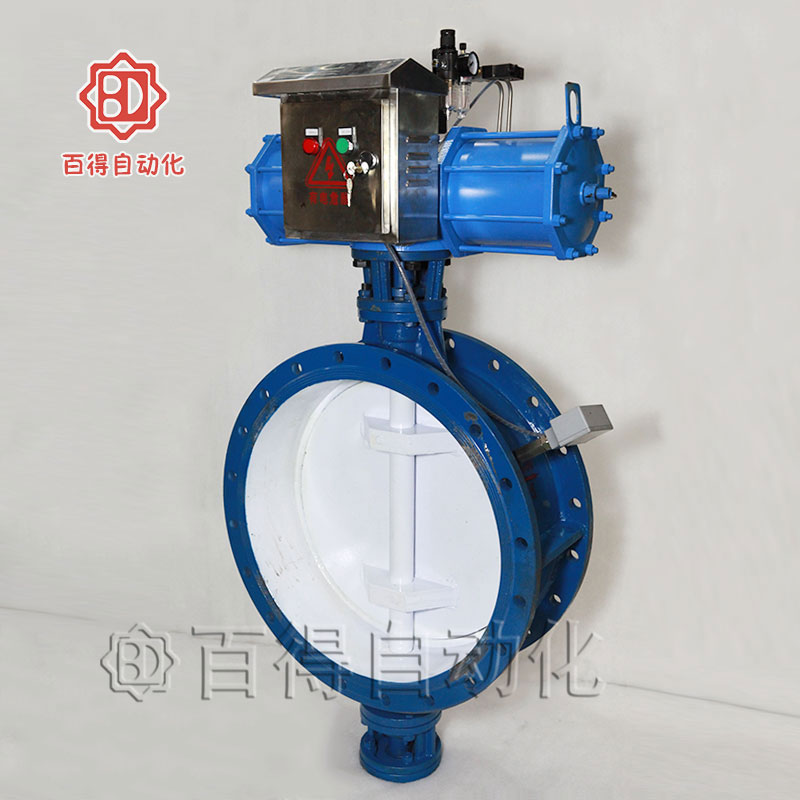

氣動三偏心蝶閥D643HY，D643HF，采用三偏心多層次金屬密封結構蝶閥+活塞式氣動執行器組成。閥板與密封機構設計獨特，具有優良的切斷性能和耐久性能，氣動三偏心蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管路管道控制中。
產品參數
|
氣動三偏心蝶閥技術參數
|
|
公稱通徑
|
DN50-1000
|
|
公稱壓力
|
0.6、1.0、1.6、2.5MPa
|
|
連接方式
|
法蘭式
|
|
動作范圍
|
0～90°±5°
|
|
密封形式
|
金屬密封
|
|
執行器型號
|
GT、AT、AW、G系列等，包括單雙作用執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
環境溫度
|
-30～+70℃
|
|
可配附件
|
定位器,電磁閥,空氣過濾減壓器,保位閥,行程開關,閥位傳送器,手輪機構等
|
安裝尺寸
|

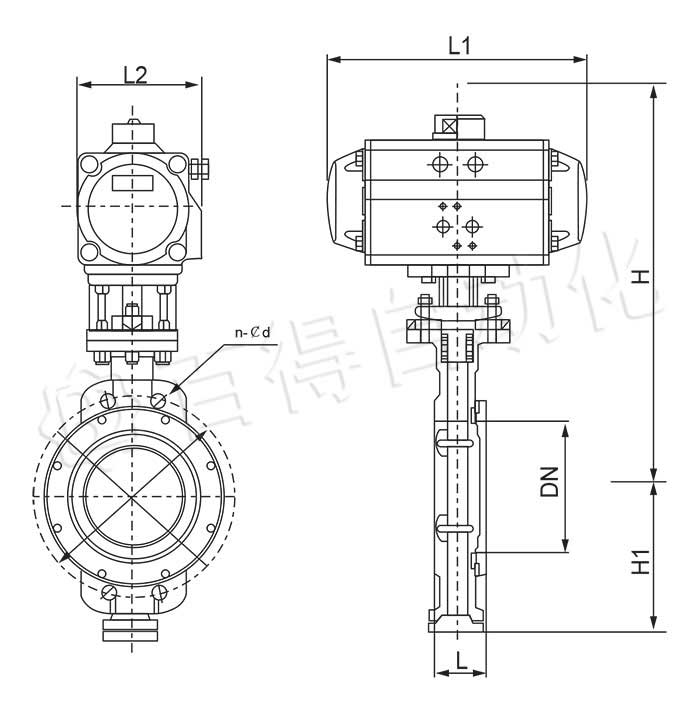

氣動三偏心蝶閥主要外型及連接尺寸0.6～1.6MPa
|
|
公稱通徑DN
|
L
|
H1
|
H2
|
D1
|
n-￠d(M)
|
D1
|
n-￠d(M)
|
D1
|
n-￠d(M)
|
|
|
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
100
|
64
|
330
|
110
|
170
|
4-￠19
|
180
|
4-￠19
|
180
|
4-￠19
|
|
125
|
70
|
345
|
120
|
200
|
4-￠19
|
210
|
4-￠19
|
210
|
4-￠19
|
|
150
|
76
|
370
|
160
|
225
|
4-￠19
|
240
|
4-￠23
|
240
|
4-￠23
|
|
200
|
89
|
410
|
215
|
280
|
4-￠19
|
295
|
4-￠23
|
295
|
4-￠23
|
|
250
|
114
|
430
|
260
|
335
|
4-￠19
|
350
|
4-￠23
|
350
|
4-￠28
|
|
300
|
114
|
500
|
300
|
395
|
4-￠23
|
400
|
4-￠23
|
410
|
4-￠28
|
|
350
|
127
|
510
|
320
|
445
|
4-￠23
|
460
|
4-￠23
|
470
|
4-￠28
|
|
400
|
140
|
510
|
330
|
495
|
4-￠23
|
515
|
4-￠28
|
525
|
4-￠31
|
|
450
|
152
|
590
|
380
|
550
|
4-￠23
|
565
|
4-￠28
|
585
|
4-￠31
|
|
500
|
152
|
610
|
390
|
600
|
4-￠23
|
620
|
4-M24
|
650
|
4-M30
|
|
600
|
154
|
665
|
450
|
705
|
4-￠26
|
725
|
4-M27
|
770
|
4-M33
|
|
700
|
165
|
730
|
480
|
810
|
4-￠26
|
840
|
4-M27
|
840
|
4-M33
|
|
800
|
190
|
910
|
580
|
920
|
4-￠31
|
950
|
4-M30
|
950
|
4-M36
|
|
900
|
203
|
930
|
625
|
1020
|
4-M27
|
1050
|
4-M30
|
1050
|
4-M36
|
|
1000
|
216
|
1000
|
660
|
1120
|
4-M27
|
1160
|
4-M33
|
1170
|
4-M39
|
|
1200
|
254
|
1100
|
780
|
1340
|
4-M30
|
1380
|
4-M36
|
1390
|
4-M45
|
