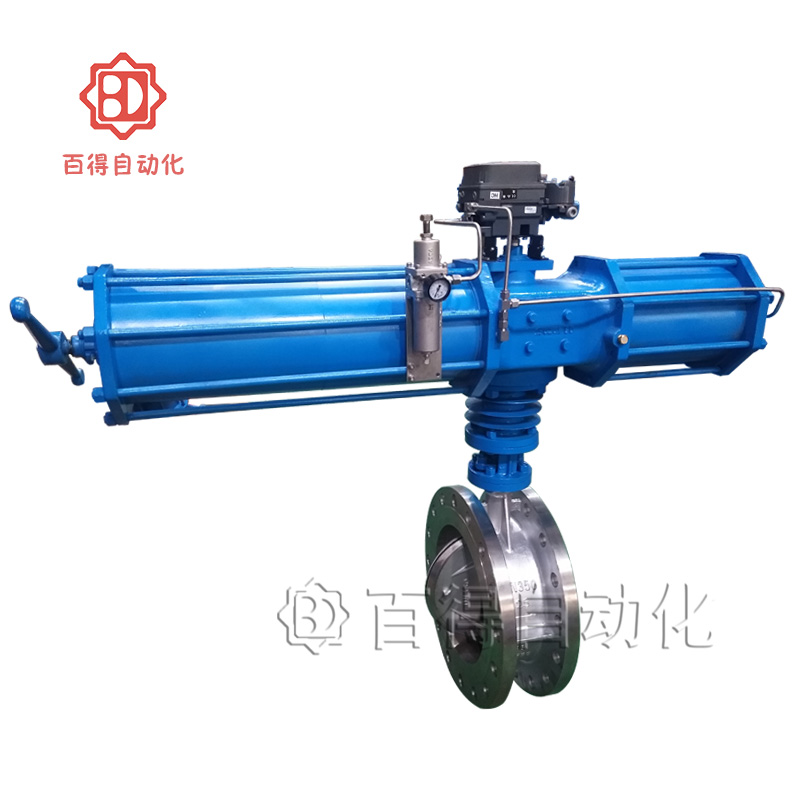

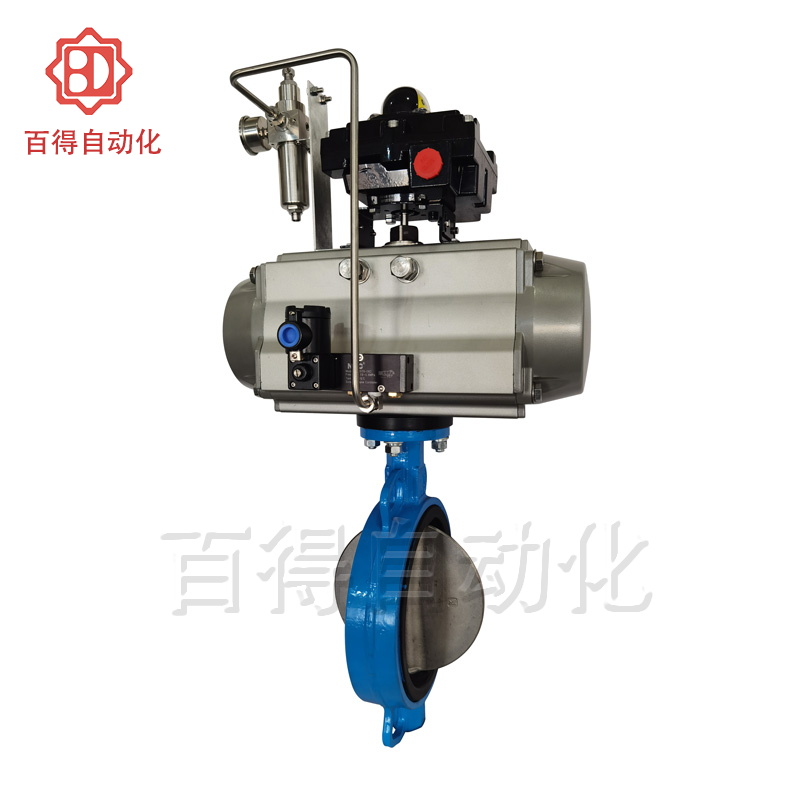

浙江百得自動化防爆氣動蝶閥D641FB，D671FB是由配備了防爆電磁閥、防爆限位開關、防爆定位器等元器件的氣動執行器和各式蝶閥組成，適用于易燃易爆場合。氣動防爆蝶閥可根據扭矩力的要求選擇配備AT、GT、AW或者G系列氣動執行器，根據使用介質的狀態來選擇不同的閥門材質。
產品參數
|
防爆氣動蝶閥技術參數
|
|
公稱通徑
|
DN50～600
|
|
公稱壓力
|
1.6
|
|
泄 漏 量
|
A級（零泄漏）
|
|
連接方式
|
對夾、法蘭
|
|
可選配蝶閥
|
法蘭偏心軟密封蝶閥、中線法蘭蝶閥、襯氟蝶閥、對夾硬密封蝶閥、
|
|
法蘭硬密封蝶閥、通風蝶閥
|
|
適用介質
|
易燃易爆的氣體、液體、粉塵等介質
|
|
適用溫度
|
-29℃—550℃
|
|
氣動執行器
|
AT、GT、AW、G系列等雙作用、單作用（彈簧復位）執行器
|
|
可選控制附件
|
電磁換向閥
|
AC220V/DC24V
|
|
（防爆）
|
單作用
|
二位三通
|
|
雙作用
|
二位五通
|
單電控
|
|
雙電控
|
|
限位開關
|
機械式
|
|
（防爆）
|
感應式
|
|
電氣定位器
|
輸入：4-20mA
|
|
（防爆）
|
輸入/輸出：4-20mA
|
|
手操機構
|
|
氣源處理三聯件
|

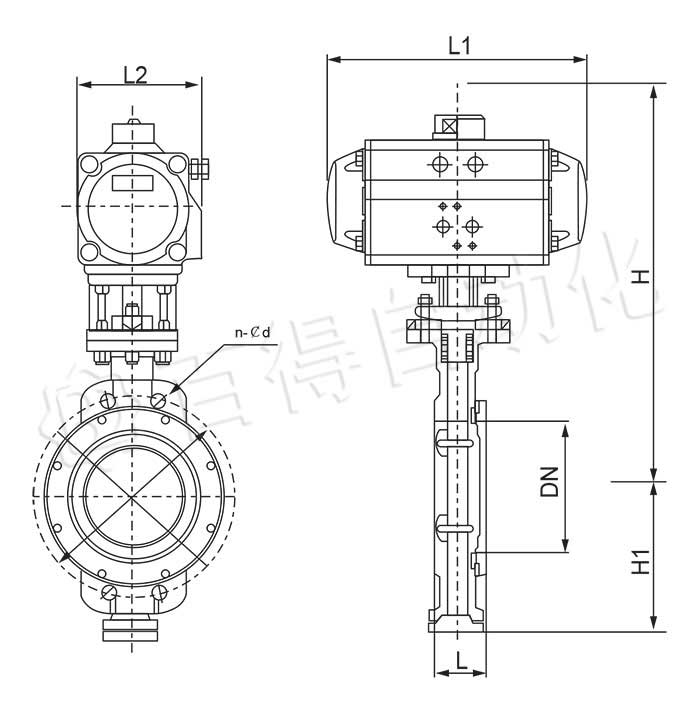

安裝尺寸
|
D641FB，D671FB防爆氣動蝶閥主要外型及連接尺寸0.6~1.6MPa
|
|
公稱通徑DN
|
L
|
H1
|
H2
|
D1
|
n-￠d(M)
|
D1
|
n-￠d(M)
|
D1
|
n-￠d(M)
|
|
|
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
100
|
64
|
330
|
110
|
170
|
4-￠19
|
180
|
4-￠19
|
180
|
4-￠19
|
|
125
|
70
|
345
|
120
|
200
|
4-￠19
|
210
|
4-￠19
|
210
|
4-￠19
|
|
150
|
76
|
370
|
160
|
225
|
4-￠19
|
240
|
4-￠23
|
240
|
4-￠23
|
|
200
|
89
|
410
|
215
|
280
|
4-￠19
|
295
|
4-￠23
|
295
|
4-￠23
|
|
250
|
114
|
430
|
260
|
335
|
4-￠19
|
350
|
4-￠23
|
350
|
4-￠28
|
|
300
|
114
|
500
|
300
|
395
|
4-￠23
|
400
|
4-￠23
|
410
|
4-￠28
|
|
350
|
127
|
510
|
320
|
445
|
4-￠23
|
460
|
4-￠23
|
470
|
4-￠28
|
|
400
|
140
|
510
|
330
|
495
|
4-￠23
|
515
|
4-￠28
|
525
|
4-￠31
|
|
450
|
152
|
590
|
380
|
550
|
4-￠23
|
565
|
4-￠28
|
585
|
4-￠31
|
|
500
|
152
|
610
|
390
|
600
|
4-￠23
|
620
|
4-M24
|
650
|
4-M30
|
|
600
|
154
|
665
|
450
|
705
|
4-￠26
|
725
|
4-M27
|
770
|
4-M33
|
|
700
|
165
|
730
|
480
|
810
|
4-￠26
|
840
|
4-M27
|
840
|
4-M33
|
|
800
|
190
|
910
|
580
|
920
|
4-￠31
|
950
|
4-M30
|
950
|
4-M36
|
|
900
|
203
|
930
|
625
|
1020
|
4-M27
|
1050
|
4-M30
|
1050
|
4-M36
|
|
1000
|
216
|
1000
|
660
|
1120
|
4-M27
|
1160
|
4-M33
|
1170
|
4-M39
|
|
1200
|
254
|
1100
|
780
|
1340
|
4-M30
|
1380
|
4-M36
|
1390
|
4-M45
|
