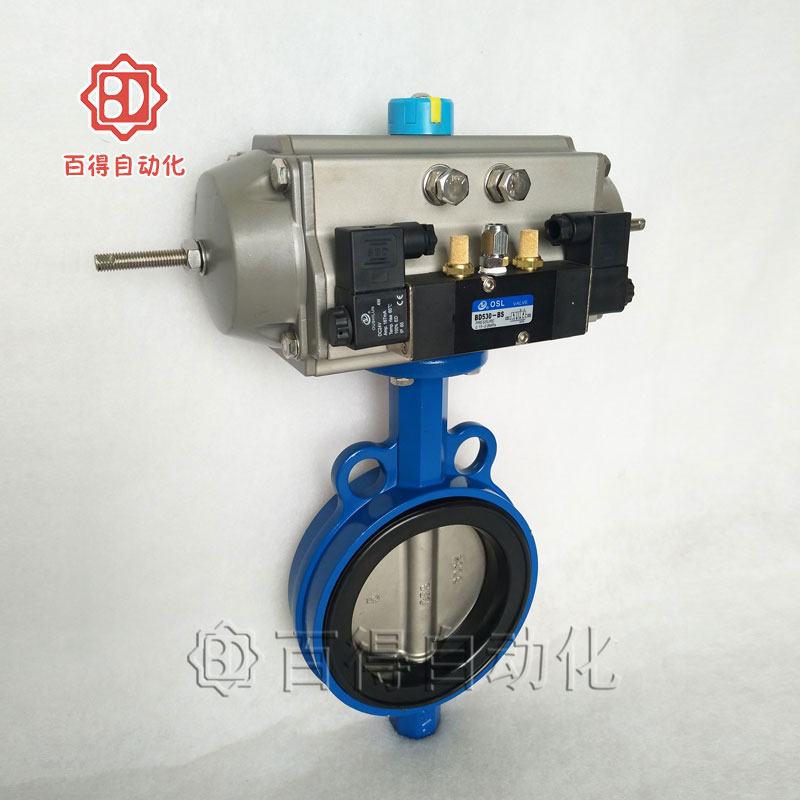

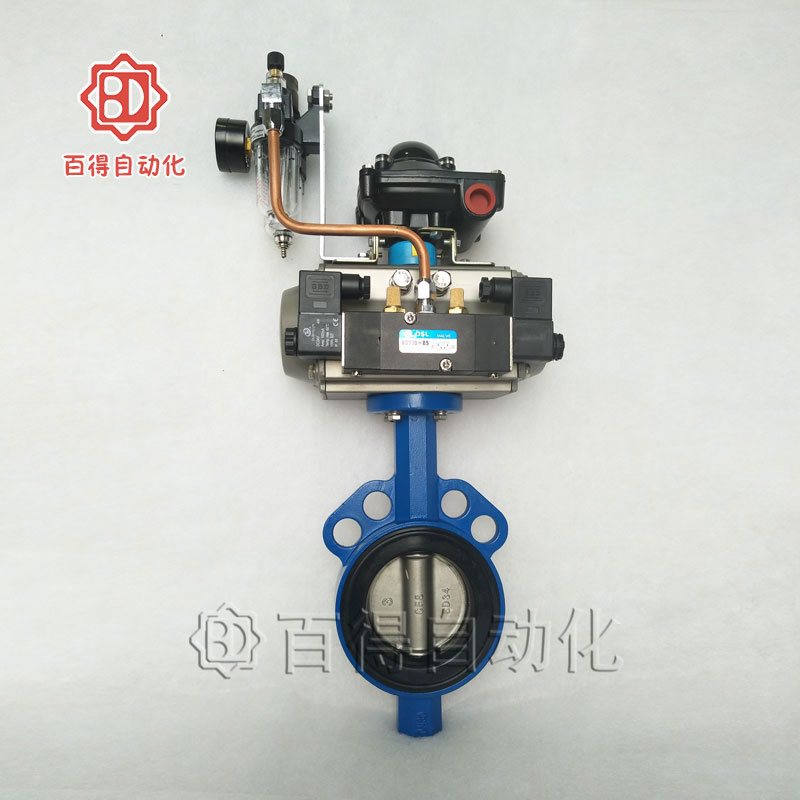

氣動襯膠蝶閥D671J，D671X是通過高溫將橡膠與蝶閥中的閥體硫化成一體，可搭載任意型號90°回轉的氣動執行器。具備耐腐蝕、耐磨、使用壽命長，而且具有無毒、抗菌、防霉等特點。襯膠氣動蝶閥連接方式分法蘭式和對夾式；密封結構有全襯膠、半襯膠。
產品參數
|
氣動襯膠蝶閥技術參數
|
|
公稱通徑
|
DN（mm）
|
50～2000
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等。
|
|
執行器形式
|
AT、GT、AW、G系列
|
|
氣源壓力
|
0.4-0.7MPa
|
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
各種橡膠、聚四氟
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨O
|

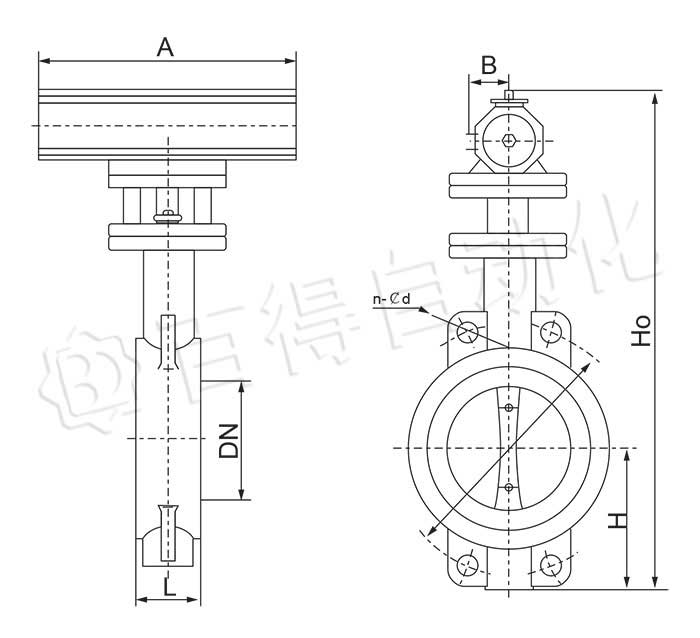

安裝尺寸
|
Q671X氣動軟密封蝶閥主要外型及連接尺寸0.6~1.0MPa
|
|
公稱通徑DN
|
L
|
H
|
Ho
|
A
|
B
|
Do
|
n-￠d
|
Do
|
n-￠d
|
|
|
|
|
|
|
0.6MPa
|
1.0MPa
|
|
50
|
43
|
63
|
315
|
180
|
65
|
110
|
4-￠18
|
125
|
4-￠18
|
|
65
|
46
|
70
|
330
|
180
|
65
|
130
|
4-￠18
|
145
|
4-￠18
|
|
80
|
46
|
83
|
390
|
245
|
72
|
150
|
8-￠18
|
160
|
8-￠18
|
|
100
|
52
|
105
|
431
|
240
|
72
|
170
|
8-￠18
|
180
|
8-￠18
|
|
125
|
56
|
115
|
455
|
240
|
72
|
200
|
8-￠18
|
210
|
8-￠18
|
|
150
|
56
|
137
|
626
|
350
|
93
|
225
|
8-￠22
|
240
|
8-￠22
|
|
200
|
60
|
164
|
720
|
350
|
93
|
280
|
8-￠22
|
295
|
12-￠22
|
|
250
|
68
|
206
|
800
|
550
|
350
|
335
|
12-￠22
|
355
|
12-￠26
|
|
300
|
78
|
230
|
860
|
600
|
350
|
395
|
12-￠22
|
410
|
12-￠26
|
|
350
|
78
|
248
|
883
|
600
|
350
|
445
|
16-￠22
|
470
|
16-￠26
|
|
400
|
102
|
289
|
972
|
600
|
350
|
495
|
16-￠26
|
525
|
16-￠30
|
|
450
|
114
|
320
|
1043
|
750
|
380
|
550
|
20-￠26
|
585
|
20-￠30
|
|
500
|
127
|
343
|
1098
|
750
|
380
|
600
|
20-￠26
|
650
|
20-￠33
|
|
600
|
154
|
413
|
1236
|
750
|
380
|
705
|
20-￠30
|
770
|
20-￠36
|
|
700
|
165
|
478
|
1431
|
750
|
380
|
810
|
24-￠30
|
840
|
24-￠36
|
|
800
|
190
|
525
|
1488
|
750
|
380
|
920
|
24-￠33
|
950
|
24-￠39
|
|
900
|
203
|
620
|
1615
|
1250
|
380
|
1020
|
28-￠33
|
1050
|
28-￠39
|
|
1000
|
216
|
725
|
1765
|
1500
|
580
|
1120
|
28-￠36
|
1170
|
28-￠42
|
|
1200
|
254
|
780
|
1976
|
1500
|
580
|
1340
|
32-￠39
|
1390
|
32-￠48
|
