浙江百得防爆電動蝶閥D973,D971H,D941,D943H采用具有國家防爆認證的防爆電動執行器搭載各種連接形式、各種密封形式、各種閥體材質的蝶閥產品組成。電動防爆蝶閥可根據不同的現場使用要求，來制定具體的產品配套內容。
產品參數
|
防爆電動蝶閥技術參數
|
|
輸入信號
|
4～20mADCc 1-5VDC 220VAC開關接點信號
|
|
閥位輸出信號
|
法蘭4～20mADC，負載電阻：≤500Ω
|
|
分辨率
|
高于1/200
|
|
信號隔離
|
輸入信號、輸出信號、電源三隔離
|
|
故障狀態
|
可設定為0-100%全行程任意位置
|
|
工作溫度
|
標準型:-20~80℃
|
|
相對濕度
|
≤90%（不凝結）
|
|
位置轉換精度
|
±0.5%
|
|
絕緣電阻
|
≥100MΩ(500VDC.)
|
|
絕緣強度
|
2000VAC，1分鐘（輸入對輸出對電源對地）
|
|
密封材質
|
聚四氟乙烯（MF3）、對位聚苯（MF4）、金屬硬密封（MF5）、硬質合金（MF6）
|
安裝尺寸
|

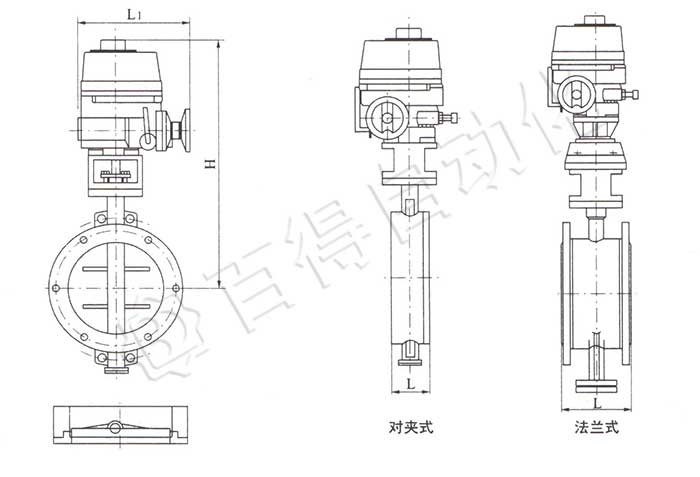

防爆電動蝶閥主要外形及連接尺寸 1.6MPa
|
|
公稱通徑DN
|
外形尺寸
|
電動執行器
|
備注
|
|
L
|
L1
|
H
|
電動高
|
|
法蘭
|
對夾
|
|
50
|
108
|
43
|
241
|
395
|
256
|
QT1-10
|
|
|
65
|
112
|
46
|
412
|
|
|
80
|
114
|
49
|
272
|
422
|
263
|
QT2-15
|
|
|
100
|
127
|
56
|
424
|
|
|
125
|
140
|
64
|
488
|
QT2-20
|
|
|
150
|
140
|
70
|
493
|
|
|
200
|
152
|
71
|
290
|
587
|
298
|
QT3-30
|
|
|
250
|
165
|
76
|
605
|
QT3-50
|
|
|
300
|
178
|
83
|
331
|
668
|
342
|
QT4-100
|
|
|
350
|
190
|
92
|
331
|
698
|
477
|
QT4X-160
|
|
|
400
|
216
|
102
|
|
716
|
|
QT5-200
|
|
|
450
|
222
|
114
|
936
|
QT5-250
|
|
|
500
|
229
|
127
|
965
|
QT5-300
|
|
|
600
|
267
|
154
|
1045
|
QT5-450
|
|
