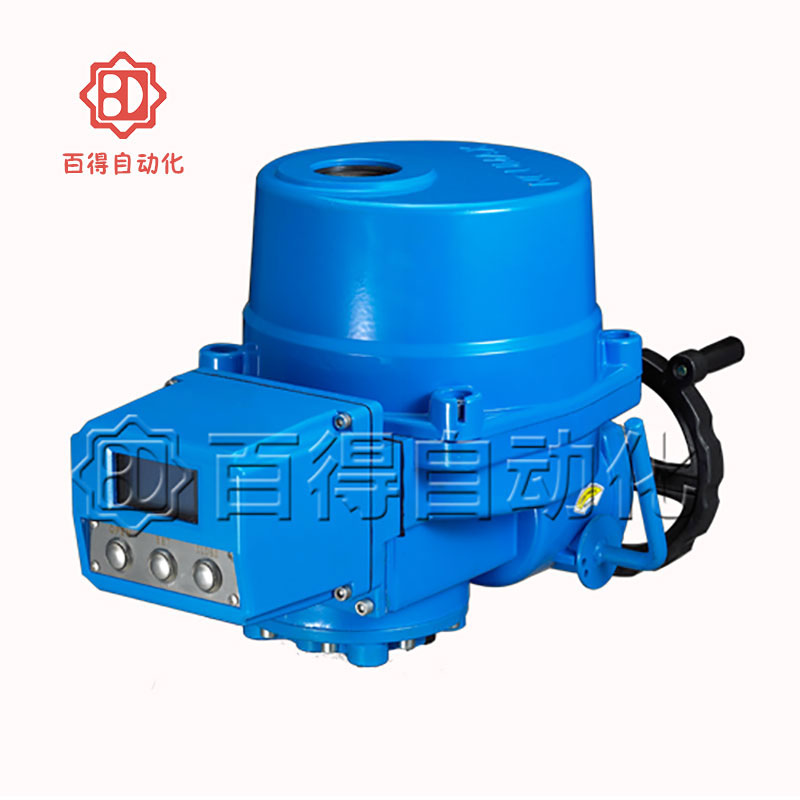

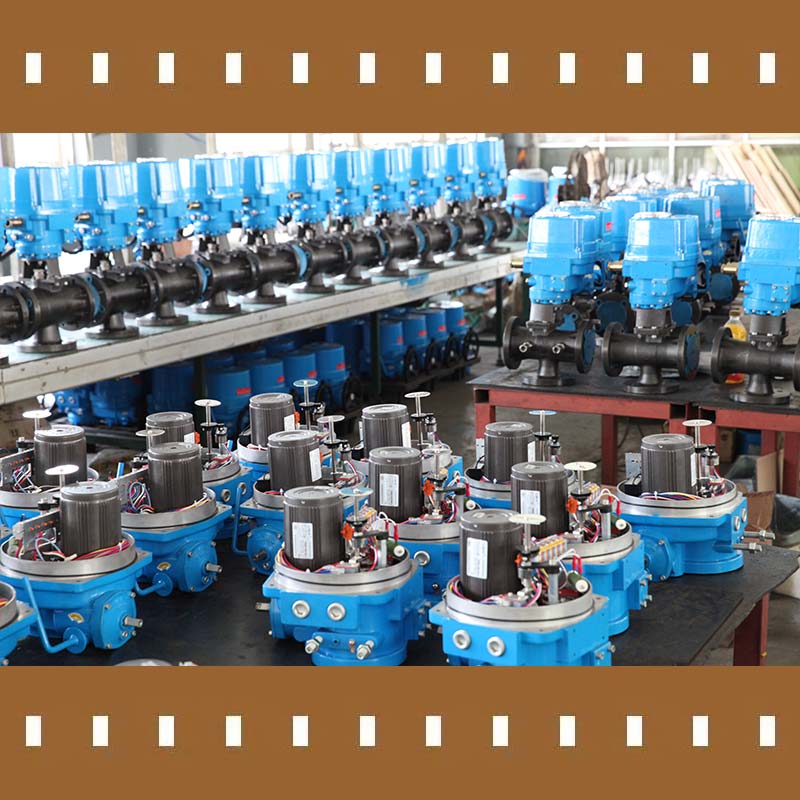

QT電動執行器是角行程電動執行機構，采用蝸輪、蝸桿減速，具有鎖定功能。百得QT執行器從功能上分為普通型,防爆型,調節型,現場開關型,智能型等幾種規格，可根據現場使用要求選擇增加不同模塊，來實現管路的安全啟閉控制，也可以選擇執行電動和手動操作，適用于中小口徑的蝶閥、球閥、旋塞閥等90度回轉的閥門和類似的設備。

產品參數

規格型號：QT60-1

型號意義：QT—電動執行器種類 60—輸出扭矩600NM 1—輸出轉速1r/min

工作行程：90°±5°

防護等級：IP67

輸出扭矩：600Nm

電機電源：110/220V AC 1PH 380/440V AC 3PH 50/60HZ 特殊電源要求需提前溝通！

環境溫度：-30℃～+70℃ -30℃～+150℃ 特殊溫度要求須在訂貨前確認！

具體輸出扭矩，請查看下方輸出扭矩力詳表。

QT1～QT4含QT4X(380V三相電動機）
箱體型號	產品型號	輸出轉矩NM	輸出轉速R/Min	電機參數（三相、380V、50Hz)		90°運行時間（S)	參考重量（Kg）
箱體型號	產品型號	輸出轉矩NM	輸出轉速R/Min	參考功率 KW	額定電流A	90°運行時間（S)	參考重量（Kg）
QT1	QT5-1	50	1	0.025	0.35	15	9
QT1	QT10-1	100	1	0.04	0.45	15	10
QT2	QT15-1	150	1	0.04	0.45	15	12
QT2	QT20-1	200	1	0.05	0.65	15	13
QT3	QT30-0.5	300	0.5	0.04	0.56	30	17
	QT30-1	300	1	0.06	0.57	15	17
	QT50-0.5	500	0.5	0.09	0.83	30	18
	QT50-1	500	1	0.12	1.20	15	18
QT4	QT60-0.5	600	0.5	0.12	0.85	30	22
	QT60-1	600	1	0.18	1.20	15	22
	QT80-0.5	800	0.5	0.18	1.20	30	25
	QT80-1	800	1	0.25	1.90	15	25
	QT100-0.5	1000	0.5	0.25	1.90	30	25
QT4X	QT200-0.3	2000	0.3	0.12	1.20	45	38
QT4X	QT250-0.3	2500	0.3	0.25	1.90	45	51

QT1～QT4含QT4X(220V單相電動機）
箱體型號	產品規格	輸出轉矩NM	輸出轉速R/Min	電機參數（單相、220V、50Hz)		90° 運行時間（S)	參考重量（Kg）
箱體型號	產品規格	輸出轉矩NM	輸出轉速R/Min	參考功率KW	額定電流A	90° 運行時間（S)	參考重量（Kg）
QT1	QT04-0.9	40	0.9	0.01	0.20	17.5	6
	QT06-0.9	60	0.9	0.015	0.25	17.5	9
	QT09-0.9	90	0.9	0.025	0.30	17.5	10
QT2	QT15-0.7	150	0.7	0.04	0.80	20.6	12
QT2	QT19-0.7	190	0.7	0.04	0.80	20.6	13
QT3	QT28-0.6	280	0.6	0.04	0.80	26.3	17
	QT28-0.6	380	0.6	0.06	1.20	26.3	18
	QT50-0.6	500	0.6	0.09	1.60	26.3	19
QT4	QT60-0.5	600	0.5	0.09	1.60	29.3	22
	QT80-0.5	800	0.5	0.18	3.20	29.3	23
	QT100-0.5	1000	0.5	0.20	3.60	29.3	25
QT4X	QT200-0.2	2000	0.2	0.09	1.60	80	38
QT4X	QT250-0.2	2500	0.17	0.20	3.60	90	51

產品結構

QT電動執行器外形圖

1	外殼	5	電機
2	行程限位開關	6	接線端子
3	扭矩開關	7	干燥器
4	蝸輪	8	手動機構

安裝尺寸

QT電動執行器安裝尺寸圖

電動執行器QT1-QT4(QT4X)外形尺寸表
型號	A1	A2	A3	B	B1	φD	φD1	H1	H2	H3	L	L1	L2	N	M
QT1	44	17	336	75	68	102	170	60	256	109	179	62	／	／	／
QT2	49.5	22.5	30	85	77.5	200	200	64	263	113	187	85	76	／	／
QT3	60	33	35	100	77	250	220	70	298	119	202	88	76	125	φ216
QT4(QT4X)	70	43	38	115	87	250	260	78	342	127	225	106	76	135	φ258

QT電動執行器安裝尺寸圖

RA型式（國標）法蘭尺寸表
型號	法蘭號	φd1	φd3	φd7		φd8	T	T1	φd	n-d4深
型號	法蘭號	φd1	φd3	預留尺寸	最大允許	φd8	T	T1	φd	n-d4 depth
QT1	F05	65	50	8	22	38	40	43	102	4-M6 深12
QT1	F07	90	70	8	22	38	40	43	102	4-M8 深14
QT2	F07	90	70	10	25	45	45	49	125	4-M8 深15
QT2	F10	125	102	10	25	45	45	49	125	4-M10 深18
QT3	F10	125	102	15	35	56	50	53	145	4-M10 深18
QT3	F12	150	125	15	35	56	50	53	145	4-M12 深20
QT4	F12	150	125	15	42	65	58	62	175	4-M12 深20
QT4	F14	175	140	15	42	65	58	62	175	4-M16 深24
QT4X	F14	175	140	20	52	82	62	72	／	4-M16 深26
QT4X	F16	210	165	20	52	82	62	72	／	4-M20 深32

RB型式（制）法蘭尺寸表
型號	閥門口徑	φd1	φd3	φd7			b	L	φd8	φd	T	T1	n-d4深
				標準尺寸	預留尺寸	最大允許							n-d4 depth
QT1	2"	77	57.15	12.60	8	22	33	14	38	102	40	43	4-M6 深12
	2.5"
	3"
QT2	4"	92	69.85	15.7718.92	10	25	5	18.07 21.22	45	125	45	49	4-M10 深18
	5"
	6"
QT3	8"	115	88.9	22.10	15	35	5	24.4	56	145	50	53	4-M12 深20
	10"			28.45				31.75
QT4	12"	140	107.95	31.60	15	42	8	24.9	65	175	58	62	4-M12 深20
	14"
QT4X	18"	197	158.75	38.00	20	52	10	41.3	82	／	62	72	4-M18 深26
	20"			41.15				44.45

RC型式（傳統）法蘭尺寸表（QT4X）

型號

傳統電裝規格

φd1

φd3

φd7

φd8

φd

n-d4深

n-d4 depth

標準尺寸

預留尺寸

最大允許

QT4X

Q60

170

140

／

110

6-M10 深24

Q120

215

165

135

6-M16 深26
