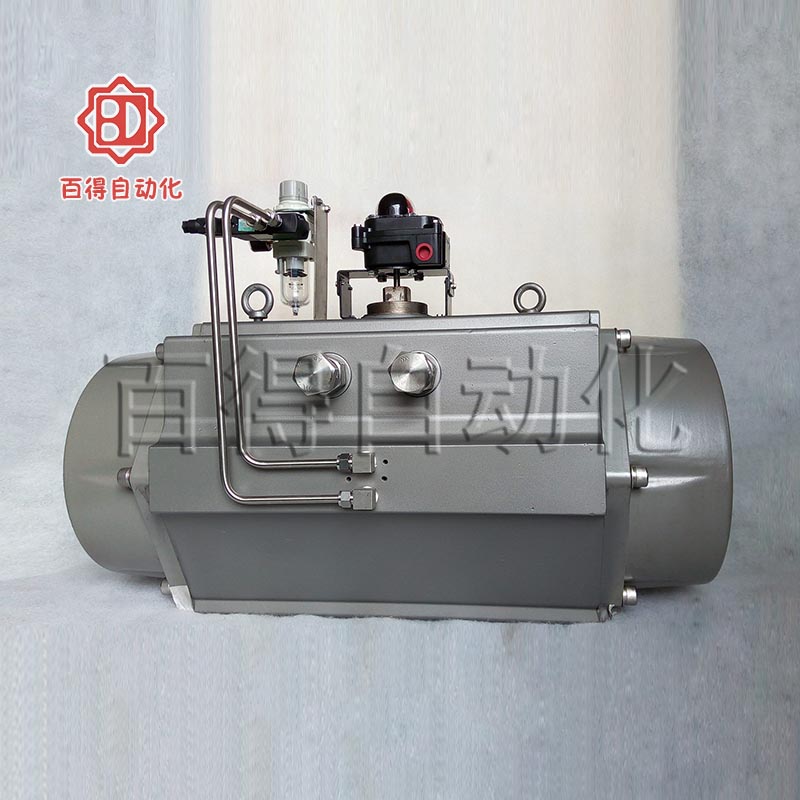

AT氣動執行器是將氣源壓力經過90度變向，經一系列機械傳動而轉換成輸出扭矩力的專用執行器。結構設計為雙活塞齒條與齒輪傳動，它的作用形式分為雙作用與單作用（彈簧復位），作用方向可根據現場需要靈活設置成正作用或反作用。AT氣動執行器區別于傳統產品，集中在執行器一側的調節螺栓更精確、更方便的調節閥門開閉位置；精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層），耐磨性能更優越，使用壽命更經久。AT氣動執行器適用于蝶閥、球閥、旋塞閥等做90°角行程的閥門控制。
產品參數
規格型號：AT63S（AT63SR）
型號意義：AT—?dú)鈩訄?zhí)行器種類 63—?dú)飧赘左w內徑 S—單作用
工作行程：90°±5°
適用氣源：0.4～0.7MPa
氣源接口：符合NRMAR標準
輸出扭矩：10.9-18.7Nm（默認8根彈簧計算）
作用形式：單作用
環境溫度：標準型-20℃～ +80℃
高溫型-15℃～ +180℃
低溫型-50℃～ +80℃
須在訂貨時確認！
電磁閥電源：AC220V或DC24V（也可按客戶要求）
具體輸出扭矩，請查看下方輸出扭矩力詳表。
| AT單作用輸出力矩表（Nm) |
| 氣源克服彈簧輸出力矩（Nm) | 彈簧輸出力矩 |
| 氣源壓力 | 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa |
| 型號 | 彈簧 數量 | 0° 開始 | 90° 結束 | 0° 開始 | 90° 結束 | 0° 開始 | 90° 結束 | 0° 開始 | 90° 結束 | 0° 開始 | 90° 結束 |
| AT52S | 8 | 7.3 | 4 | 10.8 | 7.5 | 14.3 | 11 |
|
| 9.9 | 6.6 |
| AT63S | 8 | 11.8 | 4 | 17.5 | 9.7 | 23.1 | 15.3 |
|
| 18.7 | 10.9 |
| AT75S | 8 | 23.5 | 8.7 | 34.8 | 20 | 46 | 31.2 |
|
| 36.3 | 21.5 |
| AT88S | 8 | 41.3 | 19.5 | 59 | 37.2 | 76.7 | 54.9 |
|
| 51.3 | 29.5 |
| AT100S | 8 | 76.4 | 40.4 | 102.1 | 66.1 | 127.8 | 91.8 |
|
| 62.5 | 40.0 |
| AT115S | 8 | 102.1 | 50 | 143.6 | 91.5 | 185.2 | 133.1 |
|
| 116.3 | 64.2 |
| AT125S | 8 | 137 | 74 | 190.9 | 127.9 | 244.5 | 181.5 |
|
| 140 | 77 |
| AT145S | 8 | 224.1 | 137.4 | 308.2 | 221.5 | 392.3 | 305.6 |
|
| 199 | 112.3 |
| AT160S | 8 | 269.4 | 142.5 | 379.1 | 252.2 | 488.8 | 361.9 |
|
| 296.4 | 169.5 |
| AT180S | 8 | 335.8 | 166.7 | 483.9 | 314.8 | 632.1 | 463 |
|
| 425.8 | 256.7 |
| AT200S | 8 | 492.2 | 263.8 | 698 | 469.6 | 903.7 | 675.3 |
|
| 559.1 | 330.7 |
| AT245S | 8 | 904.8 | 601.6 | 1265 | 961.8 | 1625.2 | 1322 |
|
| 839.1 | 535.9 |
| AT265S | 8 | 1339.5 | 872.8 | 1841.2 | 1374.5 | 2342.8 | 1876.1 |
|
| 1133.8 | 667.1 |
| AT330S | 8 | 2132 | 1623 | 3033 | 2524 | 3934 | 3424 | 4835 | 4325 | 1981 | 1472 |
| AT400S | 8 | 3959 | 2711 | 5627 | 4379 | 7294 | 6047 | 8962 | 7715 | 3960 | 2712
|
產品結構

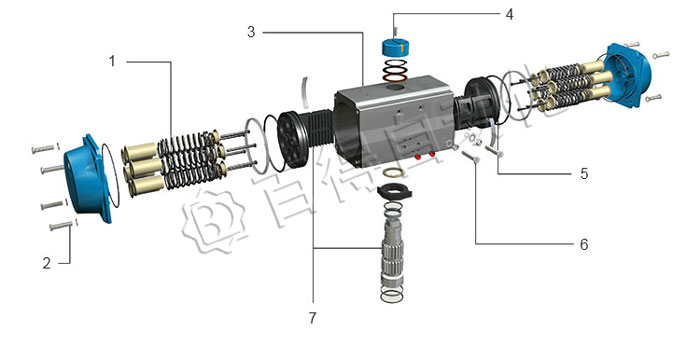

| 1 | 組合彈簧 | 5 | 導向軸承 |
| 2 | 端蓋螺栓 | 6 | 調節螺釘 |
| 3 | 鋁合金缸體 | 7 | 齒輪齒條 |
| 4 | 指示器 | 8 |
|
安裝尺寸
| AT型氣動執行器外形尺寸表 |
| 型號 | AT52S | AT63S | AT75S | AT88S | AT100S | AT115S | AT125S | AT145S | AT160S | AT180S | AT200S | AT245S | AT265S | AT330S | AT400S |
ISO
flange | F04 | F05 | F05-07 | F05-07 | F07-10 | F07-10 | F07-10 | F10-12 | F10-12 | F14 | F14 | F16 | F16 | F16 | F25 |
| L | 140.5 | 158.5 | 210.5 | 247.5 | 268.5 | 315 | 345 | 408.5 | 437.5 | 487 | 543 | 633 | 728 | 860 | 1050 |
| B | 26.5 | 30 | 30.5 | 32.5 | 38.5 | 42.5 | 45 | 47.5 | 52 | 58.5 | 62.5 | 78.5 | 165 | - | - |
| C | 20 | 20 | 20 | 20 | 20 | 30 | 30 | 30 | 30 | 50 | 50 | 50 | 50 | 50 | 50 |
| φD | 40 | 40 | 40 | 40 | 40 | 56 | 56 | 65 | 65 | 80 | 80 | 115 | 115 | 115 | 115 |
| E | 59 | 72 | 84.5 | 97.5 | 111 | 127 | 136 | 156.5 | 169 | 190.5 | 213 | 251 | 298.5 | 371 | 435 |
| F | 69 | 85 | 102 | 115 | 127 | 145 | 157 | 177 | 196 | 220.5 | 245 | 298.5 | 330 | 405 | 486 |
| G | 29 | 36 | 42.5 | 49.5 | 56 | 64 | 69.5 | 80 | 88 | 99 | 110 | 131 | 163.5 | 206 | 245 |
| H | 41.5 | 47 | 52 | 56.8 | 67 | 77 | 82 | 91.5 | 99 | 105 | 112 | 131 | 166 | 207 | 252 |
| Jmin | 12 | 16 | 16 | 19 | 19 | 24 | 24 | 29 | 29 | 38 | 38 | 38 | 48 | 55 | 55 |
| A | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 130 | 130 | 130 | 130 | 130 | 130 |
| M | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| φ01 | 42 | 50 | 50 | 50 | 70 | 70 | 70 | 102 | 102 | 140 | 140 | 165 | 165 | 165 | 245 |
| φ0 | - | - | 70 | 70 | 102 | 102 | 102 | 125 | 125 | - | - | - | - | - | - |
| P1 | 4-M6 | 4-M6 | 4-M6 | 4-M6 | 4-M8 | 4-M8 | 4-M8 | 4-M10 | 4-M10 | 4-M16 | 4-M16 | 4-M20 | 4-M20 | 4-M20 | 8-M16 |
| P | - | - | 4-M8 | 4-M8 | 4-M10 | 4-M10 | 4-M10 | 4-M12 | 4-M12 | - | - | - | - | - | - |
| □Q | 11 | 14 | 14 | 17 | 17 | 22 | 22 | 27 | 27 | 36 | 36 | 36 | 46 | 55 | 55 |
| V | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 40 | 40 | 40 | 40 |
| W | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 45 | 45 | 45 | 45 |
| Y | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M6×10 | M6×10 | M6×10 | M6×10 |
| Z | 1/8〃 | 1/8〃 | 1/8〃 | 1/8〃 | 1/4〃 | 1/4〃 | 1/4〃 | 1/4〃 | 1/4〃 | 1/4〃 | 1/4〃 | 3/8〃 | 1/2〃 | 1/2〃 | 1/2〃 |
